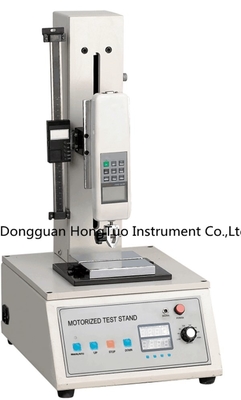

Κάθετη ηλεκτρική αντιφατική μηχανή δοκιμής δύναμης/εκτατή και μηχανή δοκιμής πίεσης

Ηλεκτρική αντιφατική κάθετη μηχανή δοκιμής δύναμης/εκτατή και μηχανή δοκιμής πίεσης

Ⅰ λειτουργία

Η κάθετη μηχανή ενιαίος-στηλών AEL είναι πλατφόρμα δοκιμής φορτίων δύναμης που αντιστοιχείται ειδικά για το μετρητή μέτρησης δύναμης σειράς HF και NK. Το προϊόν είναι διπλή κάθετη δομή ράβδων, που χαρακτηρίζει την καλή σταθερότητα, το ευρεία εφαρμόσιμη πεδίο και την ευκολία, καθώς επίσης και τις λειτουργίες μετατροπής χειρωνακτικού (σημείο) και αυτόματου ελέγχου stepless κανονισμού ταχύτητας. Εφαρμόσιμο για τις δοκιμές της δύναμης το φορτίο, η εισαγωγή και η απόσυρση, καταστροφή σε τέτοιες βιομηχανίες όπως το λάστιχο και το πλαστικό, ανάβουν την βιομηχανία-υφαντικό, κατασκευαστικό πόρτα και το παράθυρο, τα σύνθετα υλικά, το ηλεκτρικό καλώδιο και το καλώδιο, τα μέρη και τα εξαρτήματα για το αυτοκίνητο, τα μηχανήματα δύναμης, τα ιδρύματα επιστημονικής έρευνας, κ.λπ.

Ⅱ χαρακτηριστικά γνωρίσματα

1, ηλεκτρικό φορτίο, stepless κανονισμός ταχύτητας, κίνηση εργαλείων

2, συμπαγής δομή, σταθερή κίνηση

3, απλή λειτουργία, ικανή να χρησιμοποιηθεί με τα διάφορα είδη συνδετήρων

Ⅲ προδιαγραφές και παράμετροι

• Μέγιστο φορτίο: 500N
• Αποτελεσματικό ταξίδι: 200mm
• Ταχύτητα δοκιμής: 25-280 mm/min (επιλέξτε από τον πελάτη)
• Τάση εργασίας: 110-220V
• Διάσταση περιλήψεων: 400x320x620mm
• Καθαρό βάρος: 30-40kg

Ⅳ μέθοδος εγκατάστασης μετρητή μέτρησης δύναμης

Ενσωματωμένος τύπος αισθητήρων: η βίδα ενθέτων 4-M6 στο σταθερό φραγμό 4 τρύπες φ6.2, invaginate 1 στόλισμα αντίστοιχα στην κατεύθυνση του νήματος, και βίδα σφιχτά με το νήμα 4-M6 στον πίνακα εγκαταστάσεων του μετρητή μέτρησης δύναμης, οι τρύπες εγκαταστάσεων του μετρητή μέτρησης δύναμης στον πίνακα εγκαταστάσεων διαιρείται σε δύο ομάδες, ομάδα 30x145 και ομάδα 40x90, οι οποίες μπορούν να καθοριστούν από τους χρήστες σύμφωνα με τις απαιτήσεις.

Ⅴ χρήση του πίνακα ελέγχου

1. Διακόπτης δύναμης: όταν το κουμπί πιέζεται, η δύναμη είναι επάνω, όταν πιέζεται πάλι το κουμπί, η δύναμη είναι κλειστή.

2. Έλεγχος ταχύτητας: λόγω της διαφοράς των δοκιμασμένων αντικειμένων και των απαιτήσεων χρηστών, η ταχύτητα μετακίνησης είναι 20~200mm/min όταν ρυθμίζεται το κουμπί στροφής του ρυθμιστή ταχύτητας.

Ⅵ έλεγχος λειτουργίας

Εγχειρίδιο/αυτοματοποίηση. Όταν το κουμπί στροφής γυρίζουν στο εγχειρίδιο, εάν οι μεταφορείς απαιτηθούν για να κινηθούν, ο ανελκυστήρας ή το χαμηλότερο κλειδί θα πιεστεί, εάν το κλειδί είναι κλειστό, τη στάση μετακίνησης. Όταν το κουμπί στροφής γυρίζουν στην αυτοματοποίηση, εάν οι μεταφορείς απαιτηθούν για να κινηθούν, ο ανελκυστήρας ή το χαμηλότερο πλήκτρο θα πιεστεί άμεσα.

Ⅶ ρύθμιση ταξιδιού

Υπάρχουν δύο βίδες στην πίσω πλευρά της κάθετης στήλης, χαλαρή η βίδα από το τυποποιημένο γαλλικό κλειδί δεκαεξαδικού και προσαρμόζονται στην κατάλληλη θέση, και το φραγμό φωτογραφικών διαφανειών ελέγχου, κατόπιν η απαίτηση καλύπτεται.

Ⅷ χρήση του μετρητή

Ο ανώτερος του μετρητή είναι ψηφιακή επίδειξη για τους χρόνους δοκιμής καταγραφής, υπάρχουν 4 προετοιμασμένα κουμπιά στο χαμηλότερο μέρος, είναι ενιαίος-ψηφίο, δέκα-ψηφίο, εκατό-ψηφίο και το χίλιος-ψηφίο, που σημαίνει το προετοιμασμένο πεδίο είναι μέσα σε 0~9999. Π.χ.: ο χρήστης εξετάζει συνεχώς κάποιο προϊόν, οι χρόνοι δοκιμής είναι 9999, επομένως απαιτείται να ρυθμιστούν τα 4 κουμπιά στην επίδειξη 9999, και να πιεστεί το κουμπί εγχειριδίων/αυτοματοποίησης, κατά συνέπεια 9999 φορές μπορεί να εξεταστεί, κατόπιν σταματούν αυτόματα αφότου ολοκληρώνονται οι 9999 χρόνοι. Εάν η δοκιμή είναι απαραίτητη για να εφαρμοστεί, πιέστε το κουμπί στάσεων.
