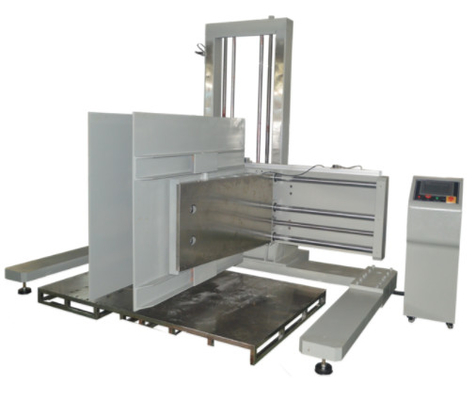

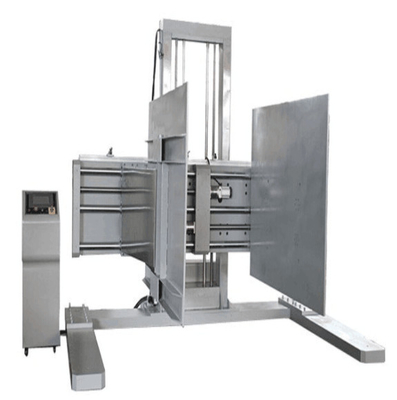

Συσκευή δοκιμής χαρτιού από κουτί από χαρτόνι / δοκιμή δύναμης σύσφιξης για τη μεταφορά

Δοκιμαστής δύναμης σφραγίδας κουτιού κουτιού / μετρητή / μηχανή δοκιμής / εξοπλισμός / όργανο για συσκευασία

Το μηχάνημα δοκιμής αντι-σφίξιμο συσκευασίας χρησιμοποιείται για να προσομοιώσει την επίδραση της δύναμης σύσφιξης των δύο αντιστρόφων στο πακέτο και το φορτίο κατά την φόρτωση και εκφόρτωση του πακέτου.Η αξιολόγηση της αντοχής σφίξης της συσκευασίας εφαρμόζεται στην συσκευασία των σκευών κουζίνας.Είναι ιδιαίτερα κατάλληλο για τη δοκιμή ανθεκτικότητας των συσκευασιών που απαιτείται από την SEARS στις Ηνωμένες Πολιτείες.

Πρότυπο σχεδιασμού:

ASTM D6055, US SEARS Enterprise Standard ή ειδικές μη τυποποιημένες απαιτήσεις χρήστη


Βασικές τεχνικές παραμέτρους:

• Η πλακόπλακα μπορεί να επιτυγχάνει τις ενέργειες και τους κύκλους της σύσφιξης, του ανοίγματος, της ανύψωσης, της πτώσης και άλλων.
• Εφοδιασμένο με αισθητήρα δύναμης και ψηφιακή οθόνη για την βαθμονόμηση της δύναμης συμπίεσης.
• Δύναμη δέσμευσης: 10-2000 kg προαιρετικά.
• ακρίβεια αισθητήρα: 1/20000, ακρίβεια μέτρησης 1%·
• Μετατόπιση ανύψωσης: Μετατόπιση ανύψωσης 0-1200MM
• Μετατόπιση σφραγίδας: 100-2000MM, ακρίβεια μετατόπισης σφραγίδας: ± 0,5MM.
• Ταχύτητα δοκιμής συμπίεσης: 12,7M/MIN (προσαρμόσιμη)
• Μέγεθος πλάκας σύσφιξης: 1200 × 1200 mm·
• Διάστημα στερέωσης: μέγιστο W1200 × D1200 × H1200mm·
• Διάστημα στερέωσης: ελάχιστο W400 × D1200 × H1200mm·
• Ταχύτητα δέσμευσης: 5 ~ 50 mm/min ρυθμιζόμενη.
• Χώρος ανύψωσης: 100 ~ 600mm ρυθμιζόμενο, μπορεί επίσης να είναι σύμφωνα με τις απαιτήσεις του χρήστη.
• Διάγραμμα: 3810 × D1900 × H2100mm
• Βάρος: περίπου 780 κιλά.
• Ηλεκτρική τροφοδοσία: 380V/50Hz.
• Έλεγχος:Χρησιμοποιώντας έλεγχο προγραμματισμού PLC, βολική λειτουργία, σταθερή απόδοση
• Ενότητα ισχύος: Kgf/N/Lbf
• Ελεγκτής ισχύος: Η οθόνη LCD δείχνει τη μέγιστη τιμή δύναμης ρήξης
• Τρόπος αυτόματης διακοπής: διακοπή των ρυθμίσεων ανώτατου και κατώτατου ορίου·
• Ταχύτητα δοκιμής συμπίεσης: 12,7M/MIN (προσαρμόσιμη)
• Τρόπος μετάδοσης: σερβοκινητήρας
• Προστατευτική διάταξη: προστασία από διαρροές, διάταξη περιορισμού οδικής κίνησης.
• Αισθητήρες από αντισυμβατό ξύλο: τέσσερα

Δομή και αρχή λειτουργίας

1) Πίνακα κάτω:

Η κάτω πλάκα υιοθετεί τα μέρη συγκόλλησης, με υψηλή ακαμψία και αντοχή και η επιφάνεια εγκατάστασης επεξεργάζεται μετά από επεξεργασία γήρανσης.

Μέγεθος δοκιμής της κάτω πλάκας: 2,5 M μήκος X 2,0 M πλάτος, υπάρχουν γραμμές προειδοποίησης γύρω και στο κέντρο, η μεσαία γραμμή είναι η γραμμή αναφοράς του δοκιμαστικού στο ίδιο χρόνο,το κέντρο δοκιμαστικού δείγματος για την εν λόγω γραμμή κατά τη δοκιμή, και οι άνθρωποι δεν μπορούν να σταθούν στο κάτω πιάτο.

2) Η δέσμη μετάδοσης

Στο διασταυρούμενο βραχίονα μετάδοσης, οι αριστεροί και οι δεξιοί σέρβο κινητήρες του βραχίονα συμπίεσης οδηγούν την βίδα να κινείται ταυτόχρονα (η ταχύτητα είναι ρυθμιζόμενη).Το σφραγισμένο δείγμα φτάνει τη δύναμη που έχει οριστεί και σταματάται από το ενσωματωμένο αισθητήρα πίεσης του βραχίονα σφραγίσματος.

3) Σύστημα εφοδιασμού:

Όταν η δύναμη συμπίεσης των δύο βραχίονων του διασταυρούμενου βραχίονου μεταφοράς φτάνει και σταματά, ο σταθμός ελέγχου του servo ελέγχει το servo για να εκτελέσει τις ενέργειες ανύψωσης, στάσης,και να πέσει μέσα από την αλυσίδα κίνηση σταυρό βραχίονα, και το άτομο δεν μπορεί να σταθεί και στις δύο πλευρές κατά τη δοκιμή.

4) Ηλεκτρικό σύστημα ελέγχου:

5) Όλο το μηχάνημα υιοθετεί έλεγχο PLC για να συνειδητοποιήσει τον αποτελεσματικό έλεγχο κάθε δράσης σταθμού.

6) Όλο το μηχάνημα είναι εξοπλισμένο με ένα ντουλάπι ελέγχου για τον καθορισμό της δύναμης συμπίεσης, της ταχύτητας συμπίεσης, καθώς και της ανύψωσης και της διακοπής.Η χειροκίνητη ή η αυτόματη λειτουργία δοκιμής μπορεί να επιλεγεί στον πίνακα του κιβωτίου ελέγχουΚατά τη διάρκεια της χειροκίνητης δοκιμής, διάφορες ενέργειες μπορούν να ελεγχθούν χειροκίνητα. Κατά τη διάρκεια της αυτόματης δοκιμής. , για να επιτευχθεί συνεπής λειτουργία κάθε δράσης, να διασφαλιστεί η ασφαλή παραγωγή και να λειτουργήσει σύμφωνα με τον ρυθμό

7) Υπάρχει ένα κουμπί διακοπής έκτακτης ανάγκης στον πίνακα ελέγχου.

8) Για την εξασφάλιση της αξιόπιστης λειτουργίας ολόκληρης της μηχανής, τα κύρια εξαρτήματα είναι εισαγόμενα εμπορικά σήματα.
