Ηλεκτρικός πίνακας δονήσεων ψύξης αέρα / εξοπλισμός δοκιμής δονήσεων

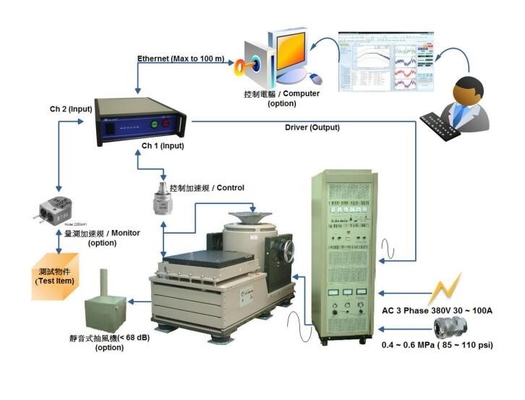

Ηλεκτρικός πίνακας δονήσεων / Εξοπλισμός δοκιμών / Σύστημα, Δοκιμαστής δονήσεων / Μηχανή / Όργανο

ED-Shaker

• Ετικέτα:DahoMeter
• Πρότυπο: DH-EM-3000
• Περιοχή συχνοτήτων: DC ~ 2500 Hz
• Φυσική συχνότητα:2,000 Hz ± 10%
• Δύναμη άθικτης μέγιστης δύναμης:3,000 kgF
• Δύναμη κορυφής συγκρούσεων:6,000 kgF
• Μέγιστο Acc.:75g (χωρίς δοκιμαστικό ωφέλιμο φορτίο)
• Μέγιστη διάσταση: 51 mm
• Διάμετρος θωράκισης:450 mm
• Βάρος της θωράκισης:40kg
• Υλικό θωράκισης:Mg
• Κατασκευή θωράκισης:Κατασκευή χύτευσης
• Τρύπες τοποθέτησης θωράκισης:M12 ISO
• Μέγιστο ωφέλιμο φορτίο: 500 kg
• Μέγιστη ταχύτητα:2 m/S
• Μέθοδος ψύξης:Αέρος ψύξης
• Περιοχή θερμοκρασίας εργασίας: 0 ~ 45 °C / Συμβουλές σε RT ± 2 °C
• Βάρος του Shaker: περίπου 6.500 kg
• Τριδιάστατη δομή υποστήριξης, μεγάλη ανταπόκριση σε όλες τις συχνότητες
• Υψηλή εκκεντρική ροπή, χαμηλή διασταύρωση.
• Πατενταρισμένο σχέδιο ψύξης με ατομικοποίηση
• Μη θεμελιώδης σχεδιασμός
• Δομή αποσβεστικής χρήσης αέρα για την απορρόφηση,φυσική συχνότητα σε 3 ~ 5 Hz,TR% σε δοκιμή < 5%

Σύστημα ενισχυτών και προστασίας

Ενεργοποιητές CVA PWM

• Περιοχή ανταπόκρισης συχνότητας:DC ~ 5.000 Hz (περίοδος πλήρους ισχύος)
• Αποτελεσματικότητα:98%
• Η τάση εισόδου:DC 140 ~ 200 V
• Η τάση εξόδου είναι 110 Vrms.
• ρεύμα εξόδου:120 Ams / Uint
• Τεμπροσάρτηση:00,05%
• Αναλογία θορύβου: 70 dB
• Ενιαία ισχύς:13.2 kVA / μονάδα
• Ποσοστό διαστρέβλωσης: 0,2% THD
• Ακριβότητα ελάχιστη στο 0,1%
• Ασφάλεια Σύμφωνα με το UL,TUV,CSA και CE
• Ξεκινήστε με DC-Control και έξοδο σε 0,1 Hz
• Φανατικός ψύκτης για αυτόματη ρύθμιση ταχύτητας
• Αυτοεπαγρύπνηση για τάση, ρεύμα, χρόνο και υπερφόρτωση
• Σχεδιασμός πολλαπλών μονάδων, η μέγιστη ισχύς μπορεί να είναι έως 400 kVA
• Σχεδιασμός Μίνι Μονάδας 2U
• Σχεδιασμός συστήματος ανθεκτικού σε σοκ υψηλής τάσης έως 1500 V AC

Σύστημα προστασίας

• Εμφάνιση σήματος ζωντανή, ο χρήστης μπορεί να παρακολουθεί την κατάσταση εργασίας γρήγορα
• Η κατάσταση της παρακολούθησης είναι η εξής:

1Δύναμη συστήματος Δύναμη φάσης Δύναμη εξόδου Δύναμη εξόδου ρεύμα

5. Συστημική θερμοκρασία 6. Θέση θωράκισης 7. Θέση ορίου 8. Κατάσταση εξαρτημάτων

• Σύστημα με λειτουργία γεννήτριας σήματος,μπορεί να είναι αυτοδοκιμασία και έλεγχος διορθώσεως αντικειμένου πριν από τη δοκιμή

Μεγάλο ωφέλιμο φορτίο

• Σχεδιασμός για ράφι υψηλού ωφέλιμου φορτίου
• Σχεδιασμός εντατικής ψύξης
• Διάμετρος: 600 x 900 x 1860 mm
• Βάρος:1,000 kgW / Διαφορετικό για κάθε περίπτωση, μόνο για αναφορά

Ψηφιακός ελεγκτής δονήσεων

• Πρότυπο: VCS-913TG4
• Ανάλυση συχνότητας:6400 γραμμή
• Περιοχή συχνοτήτων:1 ~ 5.000 Hz
• Δυνατότητα ανταλλαγής DA:24bit
• Δυναμικό εύρος:135 dB
• 204.8 kHz Συχνότητα δειγματοληψίας
• Αριθμός καναλιού:Εισαγωγή 8Ch / Εξαγωγή 1 Ch
• Διάδρομος λογισμικού: 4Ch
• Συμπλέκτης εισόδου: IEPE, ενισχυτής φόρτισης,
• Σύνδεση AC/DC,TEDS
• Υποστηρίζει όλα τα κανάλια που καταγράφονται στο μέγιστο
• συχνότητα δειγματοληψίας
• Λογισμικό λειτουργία: Σινικό, τυχαίο, σοκ, αντηχεία αναζήτηση
• Επεξεργαστής σήματος: Επεξεργαστής DSP των 450 MHz
• Σύνδεση υλικού:Ethernet RJ-45
• Πίνακας οθόνης LED
• Διοχέτευση χωρίς ανεμιστήρα ψύξης
• 1GB χώρος αποθήκευσης Flash
• Γλώσσα λειτουργίας:Αγγλικά / Κινέζικα
• Υποστηριζόμενο λειτουργικό σύστημα: Windows
• Με το Office μπορείτε να δημιουργήσετε αναφορά του Word

Σύστημα ψύξης

• Πυροδοτητής
• Σχεδιασμός και κατασκευή ανεμιστήρα με AL
• Άξονας μακράς ζωής
• Πλήρως κλειστή κατασκευή, θόρυβος εξόδου 73 dB

Πίνακας κάθετης επέκτασης

• Διάμετρος τραπεζιού:1400 x 1800 mm
• Εμφάνιση πίνακα:Τύπος τετράγωνου
• Υλικό του πίνακα:Αλουμίνιο
• Βάρος του πίνακα: περίπου 340 kg
• Κατασκευή πίνακα:Καταβολές
• Συχνότητα απόκρισης σε ±3 dB:μέχρι 100 Hz
• Τρύπες τοποθέτησης:ISO-M10, 100 mm.

Ελέγχος επιταχυντή

• Ετικέτα και μοντέλο: BW14104
• Ευαισθησία: 100 mV/g ± 10%
• Περιοχή μέτρησης: ± 50 g
• Περιοχή συχνοτήτων:1 ~ 8.000 Hz ± 5%
• Συχνότητα συντονισμού: 29 kHz
• Μη γραμμικότητα: 1 %
• Περιοχή θερμοκρασίας: -50 ~ 120 °C
• Υλικό στερέωσης: ανοξείδωτο χάλυβα
• Βάρος: 25 gm
• Σύνδεση καλώδιο: M5 BNC * 5mcable

Μετρητής επιταχυντή

• Ετικέτα και μοντέλο: B&W11235
• Αίσθηση:10 mV/g ± 15%,
• Περιοχή μέτρησης: ± 500 g
• Περιοχή συχνοτήτων:1 ~ 11.000 Hz ± 5%
• Συχνοτητα αντηχίας: 59 kHz
• Μη γραμμικότητα: 1 %
• Περιοχή θερμοκρασίας: -50 ~ 120 °C
• Υλικό στερέωσης: Τιτάνιο
• Βάρος:1g
• Σύνδεση καλώδιο: 5m καλώδιο

Ηλεκτρονικός ελεγκτής δονήσεων

• Λάπτοπ (i7 / 4G RAM)
• Windows / Office
• Καρέκλα και γραφείο

Συσκευή εργαλείων

• Γρήγορα καρύδια M10 x 8
• 60,75100 εκατοστά Αλουμίνιο Batten
• 60,75100 εκατοστά από ανοξείδωτο νήμα
• Λ-Μέρος x 4 ((Εξοπλίστε με τραπέζι γλίστ)
• Κλειδί τύπου T
• Εξαγωνικό κλειδί για βίδα ISO
• Δορυφόρος πίεσης ελαστικών
• Μαγνητικές βίδες

Ο κανονισμός δοκιμής του συστήματος Meet

• ΔΕΠ
• ISTA
• Εγγύς
• GJB
• ΔΕΣ
• ΚΝΣ
• ΕΠΕ
• MIL-STD
• ΑΣΤΜ
• ΔΙΝ
• Επικεφαλής
• ISO

Δύναμη

• Τύπος ισχύος: AC
• Πρόσθετη τάση: 380V
• Σταθερότητα τάσης: 10%
• Συχνότητα τάσης: 50 / 60 Hz
• Μέγιστο ρεύμα: 150 A
• Τύπος καλωδίωσης:3 Φάση 5 καλωδίου ((R,S,T,G,N)
• Παρακαλώ χρησιμοποιήστε FLA και θα μπορούσε να είναι κοντά

Νερό

• Καμία αίτηση

Αέριο

• Τύπος αερίου:CDA
• Πεδίο πίεσης:00,4 ~ 0,6 mPa
• Ρύση:142 LPM
• Τύπος αρθρώματος:Φ8 με γρήγορο αρθρώμα
• Διαχωρισμός πετρελαίου-νερού

Άλλα

• Θερμοκρασία: Κάτω των 45°C
• Ενυδάτωση:10 ~ 90% Μη συμπύκνωση
• Απαιτήσεις διαδρόμου:Δύση 2 m,ύψος 2 m
• Απαιτήσεις χώρου: 5 x 6 m
• Απαιτήσεις επιπέδου ωφέλιμου φορτίου: 1000 kg/m²
• Αποκλεισμός: 8 ′′ x 2
