Longmen Αυτόματο Όργανο Μέτρησης Εικόνας DH-CNC-4030D

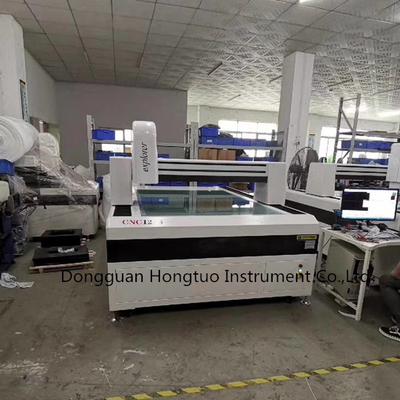

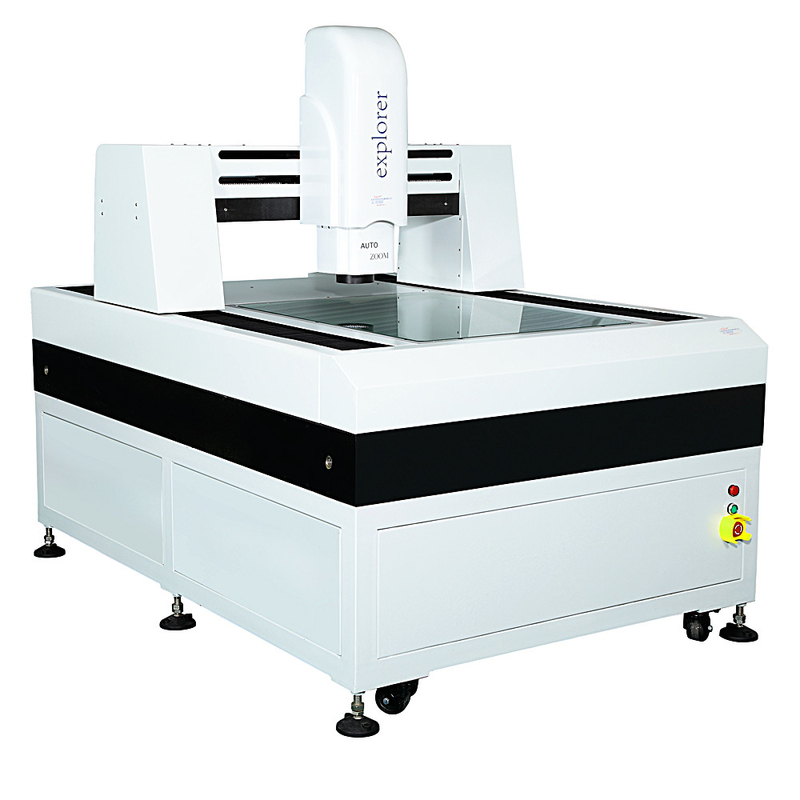

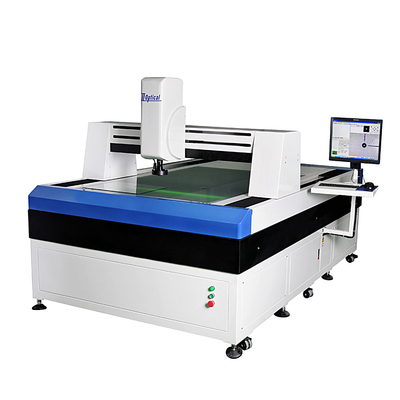

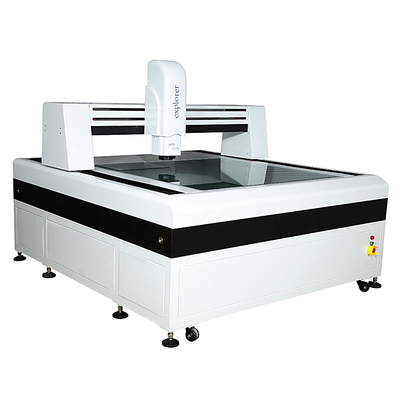

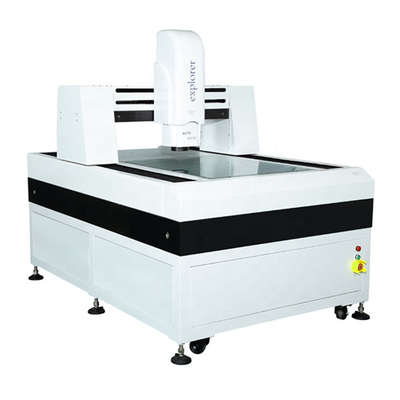

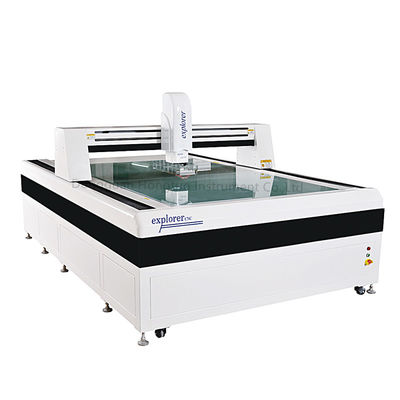

Αυτόματο Όργανο Μέτρησης Εικόνας Longmen





Η μηχανή μέτρησης CNC Longmen είναι μια μεγάλης κλίμακας μηχανή μέτρησης βίντεο τύπου CNC που αναπτύχθηκε ανεξάρτητα από την εταιρεία μας. Μπορεί να πραγματοποιήσει υψηλή απόδοση και ακριβή μέτρηση μεγάλων ποσοτήτων εξαρτημάτων. Είναι κατάλληλη για την επιθεώρηση και τον ποιοτικό έλεγχο εξαρτημάτων ακριβείας. Στη μηχανική, την ηλεκτρονική, τα υλικά και άλλες βιομηχανίες έχει χρησιμοποιηθεί ευρέως.





Χαρακτηριστικά Προϊόντος:



1. Συνολική μέτρηση υψηλής ακρίβειας, έλεγχος CNC άξονα Ζ.

2. Μηχανή υψηλής ακρίβειας και υψηλής αντοχής: μαρμάρινη βάση/κάθετη κολόνα/τραπέζι εργασίας, υψηλή ακρίβεια και καλή σταθερότητα.

3. Σύστημα κίνησης με γραμμικό οδηγό τύπου V ακριβείας εισαγωγής/εισαγόμενη σφαίρα ακριβείας τριών αξόνων XYZ, μεγάλη διάρκεια ζωής, καλή σταθερότητα.

4. Χάρακας υψηλής ακρίβειας 0,5 μm.

5. Οπτικός φακός συνεχούς ζουμ WM, διαφορετικά πλαίσια, διαφορετική μεγέθυνση, χωρίς ανάγκη διόρθωσης ζουμ.

6. Κάμερα SONY CCD HD Ιαπωνίας, οθόνη μέτρησης υψηλής ποιότητας.

7. Βοηθητική μέτρηση εστίασης, οπτική μέτρηση ύψους και επιπεδότητας, και μπορεί να εξοπλιστεί με την επαφή αισθητήρα RENISHAW της Βρετανίας.

8. Προγραμματιζόμενο τρισδιάστατο φωτιστικό επιφανείας οκτώ περιοχών, φωτιστικό περιγράμματος LED, ομοαξονικό φως. Διαφορετικά προϊόντα με διαφορετικό χρωματικό φωτισμό.

9. Εξοπλισμένο με χειριστήριο, εύκολο στη χρήση σε οποιοδήποτε σημείο.

10. Ο δείκτης λέιζερ υποδεικνύει τις θέσεις μέτρησης, γρήγορη τοποθέτηση και βολική μέτρηση.





Προδιαγραφές:



Μοντέλο Μηχανής		DH-CNC-4030D	DH-CNC-5040D	DH-CNC-6050D	DH-CNC-6080D
Τραπέζι εργασίας	Διαδρομή αξόνων X/Y mm	400*300	500*400	600*500	800*600
	Διαδρομή άξονα Ζ mm	Ενεργός χώρος 245mm, διαδρομή εστίασης 200mm, απόσταση εργασίας 95mm
	Μέγεθος μεταλλικού τραπεζιού mm	600*500	700*600	800*700	1000*800
	Μέγεθος γυάλινου τραπεζιού mm	500*400	600*500	700*600	800*600
	Τύπος κίνησης	Γραμμικός οδηγός ακριβείας αξόνων X/Y/Z, κίνηση με σφαιρική βίδα λείανσης.
Σύστημα κίνησης μέτρησης		Ανάλυση οπτικής κλίμακας: Άξονες X/Y/Z 0,0005mm (0,5 μm)
		Ακρίβεια μέτρησης: ≤3μm+L/200 ακρίβεια επαναληψιμότητας: ≤3μm+L/200
		Σερβοκινητήρας υψηλής απόδοσης άξονα Ζ, σύστημα ελέγχου διπλού κλειστού βρόχου.
Σύστημα εικόνας		Κάμερα: Ιαπωνική SONY CCD οπτική μεγέθυνση 30-230X
		Φακός: Φακός ζουμ υψηλής ευκρίνειας/Συνεχής μεγέθυνση 0,7-4,5X Μπορεί να ταιριάξει με φακό αντικειμενικού 0,5X, συνολική μεγέθυνση: 15-115X Μπορεί να ταιριάξει με φακό αντικειμενικού 2X, συνολική μεγέθυνση: 60-460X
Σύστημα φωτισμού		Φωτισμός επιφανείας και φωτισμός προβολής, ψυχρό φως, μεγάλη διάρκεια ζωής, ρυθμιζόμενη φωτεινότητα.
Εξωτερικές διαστάσεις μηχανής		700*900*1650	1100*1000*1650	1300*1600*1650	1300*1800*1650
Βάρος kg		800	1000	2000	2600



Εισαγωγή λογισμικούΟι κύριες λειτουργίες του λογισμικού μέτρησης 3D είναι οι εξής:

1.



Στοιχεία μέτρησηςΜπορεί να μετρήσει 12 είδη στοιχείων, όπως σημείο, γραμμή, κύκλος, τόξο, έλλειψη, ορθογώνιο, αυλάκι, δακτύλιοι Ο, απόσταση, γωνία και ανοιχτή γραμμή σύννεφο, κλειστή γραμμή σύννεφο).Χαρακτηριστικά:Ποικιλία μεθόδων μέτρησης (αυτόματη διάκριση, μέτρηση σημείων εξόρυξης, σύγκριση, μέτρηση αντίθεσης ανοχής. Προκαθορισμένο στοιχείο), μπορεί να ικανοποιήσει τις ανάγκες διαφορετικών πελατών, βελτιώνοντας σημαντικά την ευκολία χρήσης και την ακρίβεια μέτρησης.Υπάρχουν πολλές μέθοδοι δειγματοληψίας ενός σημείου: σημείο ποντικιού, σημείο άκρης σταυρόνημα, μεγεθυμένα σημεία.Κλειστό για τη μέτρηση της περιμέτρου της γραμμής σύννεφο, της περιοχής και του κέντρου βάρους, χρησιμοποιώντας τρεις αλγορίθμους παρεμβολής, για την πιο ακριβή μέθοδο μέτρησης της γραμμής σύννεφο.



Μπορεί να αναλάβει επιλογή με πλαίσιο για τη μέτρηση περισσότερων κύκλων, γρήγορη και ακριβή μέτρηση πολλαπλών κύκλων ταυτόχρονα.

Τα μετρούμενα δεδομένα μπορούν να αποθηκευτούν ως αρχείο DXF, ή εικόνες .BMP, και μορφή προγράμματος χρήστη.

2.

Λειτουργία μακρο-μέτρησης

Η λειτουργία μακρο-μέτρησης είναι η σύνδεση ορισμένων εντολών μέτρησης με ένα κουμπί. Κάνοντας κλικ στο κουμπί ξεκινά η λειτουργία μακρο-μέτρησης, η λειτουργία μακρο-μέτρησης ολοκληρώνει αυτόματα την τεκτονική κίνηση, μειώνει τις φορές λειτουργίας του ποντικιού του χρήστη και βελτιώνει την αποδοτικότητα εργασίας.

Σημείωση: Η μακρο-μέτρηση διαφέρει από τη λειτουργία προγράμματος χρήστη, η μακρο-μέτρηση δεν καταγράφει την πηγή, τη θέση συντεταγμένων, τις συνθήκες μέτρησης κ.λπ. Η εκτέλεση της μακρο-συνάρτησης, επίσης, δεν μετακινεί το τραπέζι εργασίας, τη στίλβωση κ.λπ. Το λογισμικό 16 παρέχει ένα σύνολο λειτουργιών μακρο-μέτρησης, ο χρήστης μπορεί να επεξεργαστεί το εικονίδιο του κουμπιού της λειτουργίας μακρο-μέτρησης. Η διεπαφή μακρο-συνάρτησης είναι η εξής:

3.



Αυτόματη σύλληψη μέτρησηςΚάντε κλικ, και στη συνέχεια χρησιμοποιήστε το ποντίκι για να κυκλώσετε την άκρη του εξαρτήματος, μπορείτε να βρείτε αυτόματα την ακμή, τον κύκλο ή το τόξο. Η παρακάτω εικόνα, θα πλαισιωθεί αυτόματα ο κύκλος.4.



Δομή στοιχείων

Ισχυρή κατασκευή στοιχείων. Η δομή MEGA παρέχει 10 είδη μεθόδων 2D στοιχείων ("μετατόπιση", "περιστροφή" και "εξαγωγή", "συνδυασμός", "παράλληλη" και "κάθετη", "καθρέφτης", "συμμετρία", "τομή", "εφαπτομένη") τεκτονικά γεωμετρικά στοιχεία. Η δομή στοιχείων MEGA 2D καθιστά δύσκολο για τους χρήστες να αντιμετωπίσουν εύκολα ορισμένα στοιχεία μέτρησης, βελτιώνοντας έτσι την αποδοτικότητα εργασίας.





5.Λειτουργία αυτόματης εστίασης



Παρέχει ακριβή εστίαση και γρήγορη εστίαση, η οποία μπορεί να χρησιμοποιηθεί για τη μέτρηση τιμών ύψους μέσω εστίασης, ή για την επίτευξη των συντεταγμένων του τρέχοντος σημείου μέσω αυτόματης εστίασης.



6.Βοηθητικό dimmerΠου κινεί τον δείκτη φωτός, υποδεικνύει στον χρήστη πότε είναι η καλύτερη στιγμή για την ένταση του φωτός, αποφεύγοντας το σφάλμα μέτρησης που προκαλείται από τον φωτισμό, βελτιώνοντας την ακρίβεια μέτρησης και την αποδοτικότητα μέτρησης.



7.



Λειτουργία γραφικώνΈχει τέλεια λειτουργία επεξεργασίας και εμφάνισης εικόνας (τοπική μεγέθυνση, κλιμάκωση, μετατόπιση, εμφάνιση παραθύρου, πλήρης οθόνη), καθιστώντας τη μέτρηση πιο οπτική, διαισθητική, εύκολη στη λειτουργία του χρήστη. Κυλώντας το μεσαίο κουμπί του ποντικιού, μεγεθύνετε τα γραφικά, κρατήστε πατημένο το πλήκτρο για να μην μετακινήσετε το ποντίκι, μετακινήστε τα γραφικά.



8.



Λειτουργία επισήμανσηςΜπορεί απευθείας στο διάγραμμα και τα στοιχεία των γραφικών εικόνας να εμφανίζει τη γωνία, την απόσταση, την απόσταση στην κατεύθυνση Χ και την απόσταση στην κατεύθυνση Υ και την ακτίνα του κύκλου (τόξου), τη διάμετρο του κύκλου (τόξου), το μήκος τόξου. Ο χρήστης το βλέπει με μια ματιά.



Το παράθυρο εικόνας και το παράθυρο σχεδίασης μπορούν να εμφανίζουν συγχρονισμένα στοιχεία μέτρησης και σχόλια. Οι εικόνες μπορούν να κρύψουν τα γραφικά του παραθύρου σχεδίασης, μπορούν να διαγράψουν συγχρονισμένα, να επιλέξουν τα στοιχεία γραφικών του παραθύρου εικόνας και του παραθύρου γραφικών 2D. Παρακάτω υποδεικνύεται η απόσταση δύο κύκλων στην κατεύθυνση Χ και Υ, και η ακτίνα του κύκλου.



9.Ανοχή

Βελτιώνει την υπολογιστική ισχύ της ανοχής διαστάσεων. Μπορεί να ορίσει ζώνη ανοχής από προεπιλογή.



Συμμορφώνεται με το εθνικό πρότυπο της ικανότητας ανοχής μορφής, μπορεί να υπολογίσει την ανοχή μορφής, την πραγματική ευθεία, τον κύκλο, την στρογγυλότητα τόξου.Ο υπολογισμός της ανοχής θέσης περιλαμβάνει βαθμό θέσης, βαθμό παραλληλισμού, βαθμό κάθετης, κλίση και ομοκεντρότητα, βαθμό συμμετρίας. Αυτόματη ειδοποίηση εκτός ανοχής, και με κόκκινη προειδοποίηση.



Το παράθυρο διαλόγου εισαγωγής ανοχής μεγέθους κύκλου απεικονίζεται παρακάτω.



10.



Προγραμματισμός εισαγωγής αρχείων DXFΜετά την εισαγωγή του αρχείου DXF, το λογισμικό θα καθοδηγήσει τον χρήστη βήμα προς βήμα, κατά τη δημιουργία του συστήματος συντεταγμένων του εξαρτήματος, το αρχείο DXF θα ολοκληρώσει την εισαγωγή του προγράμματος χρήστη. Το λογισμικό θα δημιουργήσει αυτόματα τιμές με το όνομα του στοιχείου. Κατά την εκτέλεση ενός προγράμματος χρήστη, θα παραχθεί σύγκριση αρχείου DXF και υφής εικόνας.



11.

Χαρακτηριστικά αναφοράς

Τα δεδομένα μέτρησης μπορούν να εξαχθούν σε Excel, Word, AutoCAD, TXT.



Κατά την εκτέλεση του προγράμματος χρήστη, μπορείτε να εισάγετε δεδομένα σε σειρές ή στήλες στο Excel.





Εισαγωγή στην αναφορά, μπορούν να επιλέξουν αν θα εξαχθούν γραφικά και bitmap.Η παρακάτω εικόνα είναι η μέτρηση του ίδιου εξαρτήματος μετά από πέντε φορές, αυτόματη εξαγωγή στο Excel στην αναφορά.

12.



Λειτουργίες SPC σε απευθείας σύνδεσηΤο MEGA 2D παρέχει ανεξάρτητο, επαγγελματικό λογισμικό SPC, για την επακόλουθη επεξεργασία των μετρούμενων δεδομένων.

Το λογισμικό και το λογισμικό SPC συνδέονται απρόσκοπτα, το λογισμικό μέτρησης μετά την ολοκλήρωση της μέτρησης τα δεδομένα εισάγονται αυτόματα στη βάση δεδομένων SPC, χωρίς ανθρώπινη εισαγωγή ξανά, όλα τα όρια ελέγχου ορίζονται στο λογισμικό μέτρησης, χωρίς να χρειάζεται να ρυθμιστεί το λογισμικό SPC, βελτιώνοντας έτσι σημαντικά την αποδοτικότητα. Το SPC παρέχει διαδικασίες και αναλύσεις με διαγράμματα ελέγχου. Τα διαγράμματα ελέγχου που παρέχονται είναι: διάγραμμα ελέγχου μέσου εύρους, διαγράμματα ελέγχου μέσης τυπικής απόκλισης, διάγραμμα ελέγχου μέσου εύρους, διάγραμμα μεμονωμένων τιμών και κινούμενου μέσου όρου, ιστόγραμμα, διάγραμμα CPK, διαγράμματα ελέγχου τυπικής απόκλισης προδιαγραφών, διαγράμματα ελέγχου τυπικής απόκλισης διαδικασίας, διάγραμμα σύγκρισης τυπικής απόκλισης, διάγραμμα ανάλυσης προτεινόμενης διαδικασίας κ.λπ. Τα γραφικά που παράγονται μπορούν να χρησιμοποιήσουν οκτώ κανόνες απόφασης για τη λήψη αποφάσεων. Τα διαγράμματα και τα δεδομένα τους μπορούν να εκτυπωθούν και να εισαχθούν στο Excel.

Διάλογος επιλογής τύπου διαγράμματος.

Σύστημα βοήθειας

Το 2D παρέχει ένα πλήρες σύστημα βοήθειας. Βοηθά τους χρήστες που δεν είναι εξοικειωμένοι με το λογισμικό, να κατακτήσουν γρήγορα τη χρήση του λογισμικού.



Δέσμευση μετά την υπηρεσία(1)

Εγκατάσταση και εκπαίδευση

Μόλις τα αγαθά φτάσουν στον τόπο εγκατάστασης, ο Αγοραστής πρέπει να ενημερώσει τον Πωλητή. Θα φτάσουμε στην τοποθεσία του Αγοραστή για να το εγκαταστήσουμε πριν από την συμφωνημένη ημερομηνία. Ο Αγοραστής πρέπει να παρέχει την απαραίτητη βοήθεια.



Η εργασία εγκατάστασης πρέπει να ολοκληρωθεί εντός μίας ημέρας, συμπεριλαμβανομένης της τοποθέτησης του κύριου σώματος και των αξεσουάρ του, της ευθυγράμμισης του σώματος, της ανάκτησης των τριών αξόνων, της τοποθέτησης του CCD, του ελέγχου των συνδέσεων και της δοκιμής του κυκλώματος λειτουργίας.



• Η εργασία ρύθμισης ολοκληρώνεται γενικά εντός μίας ημέρας, συμπεριλαμβανομένης της διόρθωσης ακριβείας.



Εκπαίδευση:







Τόπος εκπαίδευσης: Η καθορισμένη θέση του Αγοραστή.



Αριθμός εκπαιδευομένων: Μετά την εγκατάσταση και αποδοχή των αγαθών, ο μηχανικός από τον Πωλητή εκπαιδεύει έναν ή δύο από τους Αγοραστές (ο εκπαιδευόμενος πρέπει να έχει βασικές γνώσεις μέτρησης και υπολογιστή).Περιεχόμενο εκπαίδευσης: λειτουργία του μηχανήματος και του λογισμικού μέτρησης μέχρι ο εκπαιδευόμενος να μπορεί να κατακτήσει τις βασικές δεξιότητες από μόνος του.(2)

Μετά την υπηρεσία εντός εγγύησης

Η περίοδος εγγύησης ορίζεται ως ένα έτος μετά την ολοκλήρωση της εγκατάστασης, της ρύθμισης και της εκπαίδευσης. Κατά τη διάρκεια αυτής της περιόδου, οποιαδήποτε δυσλειτουργία του προϊόντος ή αξεσουάρ (συμπεριλαμβανομένου του σώματος, του ηλεκτρικού σώματος, του ηλεκτρονικού ελεγκτή, του φακού, του CCD, του λογισμικού) θα επισκευαστεί ή θα αντικατασταθεί δωρεάν από τον Πωλητή μόνο υπό σωστή χρήση.

Κατά τη διάρκεια της εγγύησης, το λογισμικό θα ενημερώνεται δωρεάν.



.

Εντός της εγγύησης, η εταιρεία μας θα χρεώσει το κόστος εάν η δυσλειτουργία ή η ζημιά προκληθεί από τα ακόλουθα:

Το προϊόν δεν επισκευάζεται και δεν μεταφέρεται στον καθορισμένο σταθμό του Πωλητή.

Ακατάλληλη λειτουργία του χρήστη.



Ιδιωτική τροποποίηση ή αποσυναρμολόγηση.Ανωτέρα βία όπως σεισμός, πυρκαγιά κ.λπ.



Αξεσουάρ που χρησιμοποιούνται σε μη καθορισμένο από την HongTuo.
