Μηχανές Δοκιμών για Σωλήνες PE Μηχανή Δοκιμής Υδροστατικής Πίεσης και Θραύσης Σωλήνων 250 Δεξαμενή Νερού

Ⅰ.Εφαρμογή

Το μηχάνημα έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα πρότυπα GB/T6111 Σωλήνες θερμοπλαστικών για τη μεταφορά ρευστών ----Αντοχή σε εσωτερική πίεση----Μέθοδος δοκιμής και GB/T15560SΤυπική μέθοδος δοκιμής για υδραυλική αστοχία βραχείας διάρκειας και αντοχή σε σταθερή εσωτερική πίεση πλαστικών σωλήνων για τη μεταφορά ρευστών . Είναι κατάλληλο για τον προσδιορισμό του χρόνου θραύσης υπό πίεση ή της μέγιστης τιμής πίεσης στιγμιαίας έκρηξης θερμοπλαστικών σωλήνων και σύνθετων σωλήνων (όπως PP-R ,PP-B ,PP-A ,PE ,PE-X ,PVC ,PVC-U και PVC-C ) υπό μακροχρόνια σταθερή εσωτερική πίεση και θερμοκρασία .Είναι απαραίτητο για τους κατασκευαστές πλαστικών σωλήνων και τα ιδρύματα δοκιμών .

Το μηχάνημα πληροί τα ακόλουθα πρότυπα :

GB/T6111-2018 Μέθοδος δοκιμής για αντοχή σε εσωτερική πίεση θερμοπλαστικών σωλήνων για μεταφορά υγρών

GB/T15560-95 Μέθοδοι δοκιμής υδραυλικής στιγμιαίας έκρηξης και αντοχής σε πίεση για πλαστικούς σωλήνες για μεταφορά ρευστών

GB/T18742.1 Συστήματα σωληνώσεων πολυπροπυλενίου για ζεστό και κρύο νερό

εγκατάσταση — Μέρος 1 :Γενικά

GB/T18742.2 Συστήματα σωληνώσεων πολυπροπυλενίου για ζεστό και κρύο νερό

εγκατάσταση — Μέρος 2 :Σωλήνες

GB/T18742.3 Συστήματα σωληνώσεων πολυπροπυλενίου για ζεστό και κρύο νερό

εγκατάσταση — Μέρος 3 :Εξαρτήματα

GB/T13663 Σωλήνες πολυπροπυλενίου για παροχή νερού

GB/T15558.1 Ενσωματωμένοι σωλήνες πολυαιθυλενίου (PE) για την παροχή

αερίων καυσίμων

GB/T15558.2 Ενσωματωμένα εξαρτήματα πολυαιθυλενίου (PE) για την παροχή

αερίων καυσίμων

GB/T18992.1 Συστήματα σωληνώσεων διασυνδεδεμένου πολυαιθυλενίου (PE-X) για ζεστό

και κρύο νερό εγκατάσταση — Μέρος 1 :Γενικά

GB/T18992.2 Συστήματα σωληνώσεων διασυνδεδεμένου πολυαιθυλενίου (PE-X) για ζεστό

και κρύο νερό εγκατάσταση —Μέρος 2 :σωλήνες

GB/T10002.1 Σωλήνας μη πλαστικοποιημένου πολυβινυλίου (PVC-U) για παροχή νερού

GB/T10002.2 Εξάρτημα μη πλαστικοποιημένου πολυβινυλίου (PVC-U) για παροχή νερού

GB/T18993.1 Σύστημα σωληνώσεων χλωριωμένου πολυ (βινυλίου) για ζεστό

και κρύο νερό εγκαταστάσεις —Μέρος 1:Γενικά

GB/T18993.2 Σύστημα σωληνώσεων χλωριωμένου πολυ (βινυλίου) για ζεστό

και κρύο νερό εγκαταστάσεις —Μέρος 2:σωλήνες

GB/T18997.1 —

Μέρος 2 :Σωλήνας PE/AL/PE συγκολλημένος με άκρη αλουμινίου ISOGB/T18997.2

Σύνθετος σωλήνας πίεσης πολυαιθυλενίου/αλουμινίου /πολυαιθυλενίου —

Μέρος 2 :Σωλήνας PE/AL/PE συγκολλημένος με άκρη αλουμινίου ISO 1167-2006 Συστήματα σωληνώσεων πλαστικών - Θερμοπλαστικοί σωλήνες - Προσδιορισμός αντοχής σε εσωτερική πίεση σε σταθερή θερμοκρασία.

ISO13479 Προσδιορισμός της αντοχής των σωλήνων πολυολεφινών για τη μεταφορά ρευστών στη διάδοση ρωγμών.

ISO9080 Συστήματα σωληνώσεων και αγωγών πλαστικών - Προσδιορισμός της μακροχρόνιας υδροστατικής αντοχής θερμοπλαστικών υλικών σε μορφή σωλήνα με εξαγωγή συμπερασμάτων (ISO9080, Έκδ. 1.0 (2003) MOD)

ASTM D1598-2015 Σωλήνας, Πλαστικός, Υπό Σταθερή Εσωτερική Πίεση, Χρόνος-προς-Αστοχία (Χωρίς Έγγραφο S/S)

ASTM D1599 Τυπική Μέθοδος Δοκιμής για Αντοχή σε Υδραυλική Πίεση Βραχείας Διάρκειας Πλαστικού Σωλήνα, Σωλήνα και Εξαρτημάτων1

DIN EN 921 (1995-01) Θερμοπλαστικοί σωλήνες - Προσδιορισμός αντοχής σε εσωτερική πίεση σε σταθερή θερμοκρασία

Ⅱ.Χαρακτηριστικό

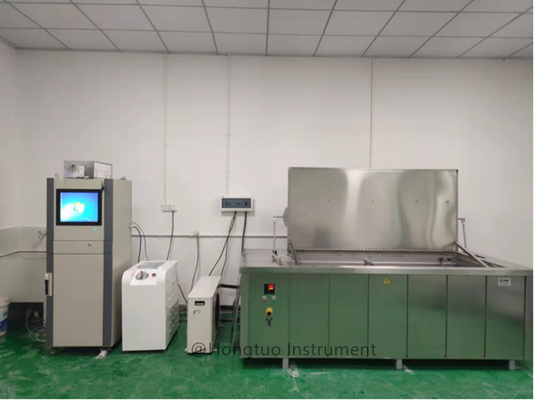

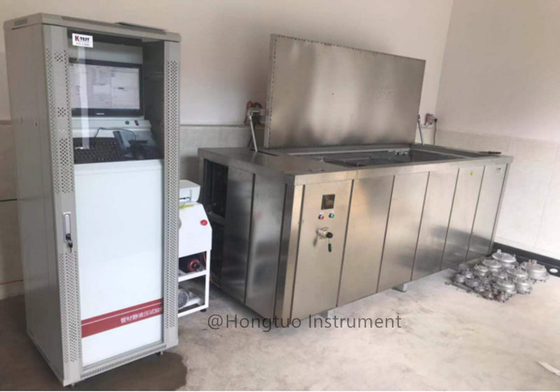

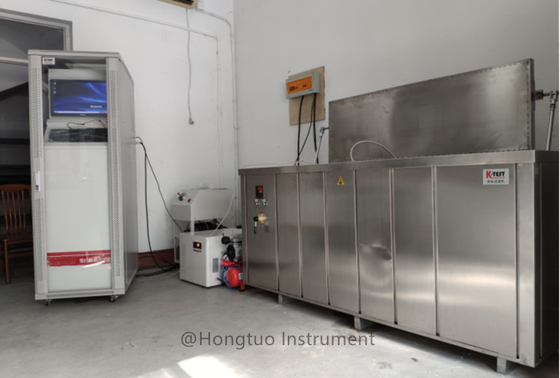

1.1 Αυτό το όργανο χρησιμοποιείται για τη δοκιμή ενός συγκεκριμένου εύρους εσωτερικής πίεσης για μεγάλο χρονικό διάστημα σε πλαστικούς σωλήνες.1.2 Το όργανο αποτελείται από μια κεντρική μονάδα πίεσης, έναν σταθμό πίεσης, μια δεξαμενή νερού, ένα σύστημα ελέγχου θερμοκρασίας και ένα σύστημα λογισμικού υπολογιστή.

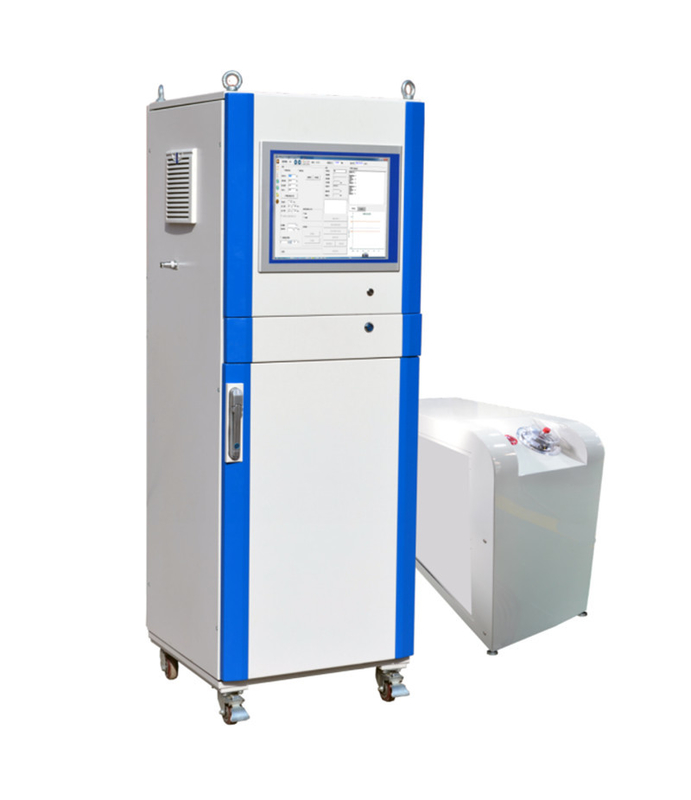

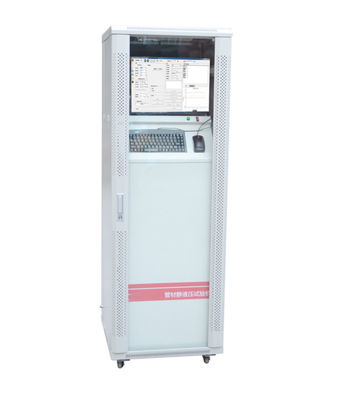

Κύριο Πλαίσιο

: Αποτελείται από μέρη μικροελέγχου πίεσης, αυτόματης πλήρωσης πίεσης και εκφόρτισης πίεσης, το μέρος μικροελέγχου πίεσης υιοθετεί τον έλεγχο μικροϋπολογιστή MCU. εξοπλισμένο με υψηλή ανάλυση, υψηλή ταχύτητα τσιπ ∑ - delta 16-bit adc, επικοινωνία σε πραγματικό χρόνο με τον υπολογιστή. και μπορεί να γεμίσει και να εκφορτίσει αυτόματα την πίεση ανάλογα με την κατάσταση της πίεσης.

Σταθμός Πίεσης: Η κύρια λειτουργία του είναι η παροχή πίεσης στην κεντρική μονάδα, η απαίτηση χαμηλότερου ορίου πίεσης του σταθμού πίεσης πρέπει να είναι υψηλότερη από όλα τα δοκιμαζόμενα δείγματα. Η αντλία εμβόλου του σταθμού κατασκευάζεται στις Ηνωμένες Πολιτείες (μεγάλη ροή, χαμηλός θόρυβος, υψηλή πίεση, χωρίς συντήρηση).

Δεξαμενή Νερού: Αποτελείται από ηλεκτρικό μέρος ανοίγματος, μέρος αυτόματης κυκλοφορίας, μέρος θέρμανσης, μέρος αυτόματης πλήρωσης νερού και μέρος μόνωσης.

Σύστημα Ελέγχου Θερμοκρασίας: Ελέγχει με ακρίβεια τη θερμοκρασία της δεξαμενής νερού, την εμφάνιση θερμοκρασίας, τη ρύθμιση θερμοκρασίας ξεχωριστά. Μπορεί να ελέγξει τη στάθμη του υγρού της δεξαμενής σε μια λογική θέση, ταυτόχρονα μπορεί επίσης να εγγυηθεί τη θερμοκρασία.

Σύστημα Λογισμικού: Συνδέοντας μέσω σειριακής διεπαφής RS232 στην κεντρική μονάδα πίεσης, μπορεί να παρέχει ρύθμιση παραμέτρων, βαθμονόμηση, εκφόρτιση πίεσης, μηδενισμό, διαμόρφωση εύρους, σχεδίαση δοκιμής, αρχεία δοκιμών και εκτύπωση αναφορών δοκιμών και άλλες λειτουργίες.

2. ΕφαρμογήΤο όργανο χρησιμοποιείται ευρέως στη δοκιμή εσωτερικής πίεσης όλων των τύπων πλαστικών σωλήνων. Είναι το ιδανικό όργανο δοκιμών για τον κατασκευαστικό κλάδο, τους παραγωγούς πλαστικών σωλήνων, τους εθνικούς τομείς δοκιμών και τους τομείς επιστημονικής έρευνας.

3 .Συνθήκες Λειτουργίας

Για τη διεξαγωγή μιας δοκιμής πρέπει να πληρούνται οι ακόλουθες συνθήκες:

3.1 Θερμοκρασία Περιβάλλοντος: 10℃～40℃;

3.2 Υγρασία Περιβάλλοντος: 30%—80%;

3.3 Περιβάλλον χωρίς κραδασμούς, χωρίς διαβρωτικά μέσα;

3.4 Εγκαταστήστε και ρυθμίστε το όργανο οριζόντια σε συμπαγή βάση;

3.5 Χωρίς ισχυρές ηλεκτρομαγνητικές παρεμβολές και χωρίς ισχυρή αντίσταση ανέμου;

3.6 Απαιτείται σύστημα εξαερισμού εσωτερικού χώρου για την αποφυγή του οργάνου

Ⅲ

.Κύριες προδιαγραφές

1. πίεση δοκιμής και χρόνος ελέγχονται ξεχωριστά εντός 3 γραμμών2. εύρος αύξησης πίεσης :0~10.000MPa

3. Μέγιστη. πίεση λειτουργίας του κύριου συστήματος πίεσης 16MPa

4. αντλία εμβόλου υψηλής πίεσης

(1) πίεση : 16MPa

(2) όγκος :8-11.3L/min

(3) ταχύτητα περιστροφής :920rpm/min

5 .ακρίβεια ελέγχου πίεσης :+2% και -1% του ανώτερου και κατώτερου ορίου της

τιμής πίεσης δοκιμής αντίστοιχα

6. ανάλυση τιμής πίεσης :0.001Mpa

7. μετασχηματιστής :περίοδος δειγματοληψίας πίεσης δοκιμής είναι 0.1 χιλιοστά του δευτερολέπτου.

8. εύρος χρονομέτρησης :0—9999h

9. ακρίβεια χρονομέτρησης :1S

Ⅳ

.

Δομή και θεωρία Το υγρό υψηλής πίεσης που παράγεται από την αντλία υψηλής πίεσης μεταφέρεται στα δείγματα σε δεξαμενές σταθερής θερμοκρασίας μέσου μέσω σωλήνων υψηλής πίεσης για να πραγματοποιηθούν δοκιμές υδροστατικής πίεσης σωλήνων μακράς διάρκειας αφού μετρηθεί από την κύρια μηχανή του συστήματος ελέγχου πίεσης
