Μηχανές δοκιμής για σωλήνες PE Μηχανή δοκιμής υδροστατικής πίεσης και διάσπασης

Μηχανήματα Δοκιμών για Σωλήνες PE για Υδροστατική Πίεση και Δοκιμή Θραύσης

Εισαγωγή

Το μηχάνημα έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το GB/T6111Σωλήνες θερμοπλαστικών για τη μεταφορά υγρών ---- Αντίσταση σε εσωτερική πίεση ---- Μέθοδος δοκιμήςκαι GB/T15560Standard μέθοδος δοκιμής για βραχυπρόθεσμη υδραυλική αστοχία και αντίσταση σε σταθερή εσωτερική πίεση των πλαστικών σωλήνων για τη μεταφορά υγρών. Είναι κατάλληλο για τον προσδιορισμό του χρόνου θραύσης αντοχής στην πίεση ή της μέγιστης τιμής πίεσης στιγμιαίας έκρηξης θερμοπλαστικών σωλήνων και σύνθετων σωλήνων (όπως PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U και PVC-C) υπό μακροχρόνια σταθερή εσωτερική πίεση και θερμοκρασία. Είναι απαραίτητο για τους κατασκευαστές πλαστικών σωλήνων και τα ιδρύματα δοκιμών.

Το μηχάνημα πληροί τα ακόλουθα πρότυπα:

GB/T6111-2018Μέθοδος δοκιμής για την αντοχή σε εσωτερική πίεση θερμοπλαστικών σωλήνων για τη μεταφορά υγρών

GB/T15560-95 Υδραυλικές στιγμιαίες μέθοδοι δοκιμής θραύσης και αντοχής στην πίεση για πλαστικούς σωλήνες για τη μεταφορά υγρών

GB/T18742.1 Συστήματα σωληνώσεων πολυπροπυλενίου για ζεστό και κρύο νερό

εγκατάσταση — Μέρος 1: Γενικά

GB/T18742.2 Συστήματα σωληνώσεων πολυπροπυλενίου για ζεστό και κρύο νερό

εγκατάσταση — Μέρος 2: Σωλήνες

GB/T18742.3 Συστήματα σωληνώσεων πολυπροπυλενίου για ζεστό και κρύο νερό

εγκατάσταση — Μέρος 3: Εξαρτήματα

GB/T13663 Σωλήνες πολυπροπυλενίου για παροχή νερού

GB/T15558.1 Θαμμένοι σωλήνες πολυαιθυλενίου (PE) για την παροχή για

αέρια καύσιμα

GB/T15558.2 Θαμμένα εξαρτήματα πολυαιθυλενίου (PE) για την παροχή για

αέρια καύσιμα

GB/T18992.1 Διασυνδεδεμένο πολυαιθυλένιο (PE-X) συστήματα σωληνώσεων για ζεστό

και κρύο νερό εγκατάσταση — Μέρος 1: Γενικά

GB/T18992.2 Διασυνδεδεμένο πολυαιθυλένιο (PE-X) συστήματα σωληνώσεων για ζεστό

και κρύο νερό εγκατάσταση — Μέρος 2: σωλήνες

GB/T10002.1 Μη πλαστικοποιημένο χλωριούχο πολυβινύλιο (PVC-U) σωλήνας για παροχή νερού

GB/T10002.2 Μη πλαστικοποιημένο χλωριούχο πολυβινύλιο (PVC-U) εξάρτημα για παροχή νερού

GB/T18993.1 Χλωριωμένο πολυ (χλωριούχο βινύλιο) σύστημα σωληνώσεων για ζεστό

και κρύο νερό εγκαταστάσεις — Μέρος 1: Γενικά

GB/T18993.2 Χλωριωμένο πολυ (χλωριούχο βινύλιο) σύστημα σωληνώσεων για ζεστό

και κρύο νερό εγκαταστάσεις — Μέρος 2: σωλήνες

GB/T18997.1 Σύνθετη πίεση πολυαιθυλενίου/αλουμινίου/πολυαιθυλενίου

σωλήνας— Μέρος 1: PE/AL/PE σωλήνας επικάλυψης-συγκολλημένος με σωλήνα αλουμινίου

GB/T18997.2 Σύνθετη πίεση πολυαιθυλενίου/αλουμινίου/πολυαιθυλενίου

σωλήνας— Μέρος 2: PE/AL/PE σωλήνας συγκολλημένος με σωλήνα αλουμινίου

ISO 1167-2006 Πλαστικά συστήματα σωληνώσεων - Σωλήνες θερμοπλαστικών - Προσδιορισμός της αντοχής σε εσωτερική πίεση σε σταθερή θερμοκρασία.

ISO13479 Προσδιορισμός της αντοχής των σωλήνων πολυολεφίνης για τη μεταφορά υγρών στην εξάπλωση ρωγμών.

ISO9080 Πλαστικά συστήματα σωληνώσεων και αγωγών - Προσδιορισμός της μακροχρόνιας υδροστατικής αντοχής των θερμοπλαστικών υλικών σε μορφή σωλήνα με παρεκβολή (ISO9080, Έκδ. 1.0 (2003) MOD)

ASTM D1598-2015 Σωλήνας, Πλαστικός, Υπό Σταθερή Εσωτερική Πίεση, Χρόνος αποτυχίας (Χωρίς έγγραφο S/S)

ASTM D1599 Τυπική μέθοδος δοκιμής για την αντοχή σε βραχυπρόθεσμη υδραυλική πίεση πλαστικού σωλήνα, σωλήνων και εξαρτημάτων1

DIN EN 921 (1995-01) Σωλήνες θερμοπλαστικών - Προσδιορισμός της αντοχής σε εσωτερική πίεση σε σταθερή θερμοκρασία

Χαρακτηριστικό

1) Αυτό το όργανο χρησιμοποιείται για τη δοκιμή ενός ορισμένου εύρους εσωτερικής πίεσης για μεγάλο χρονικό διάστημα πλαστικών σωλήνων.

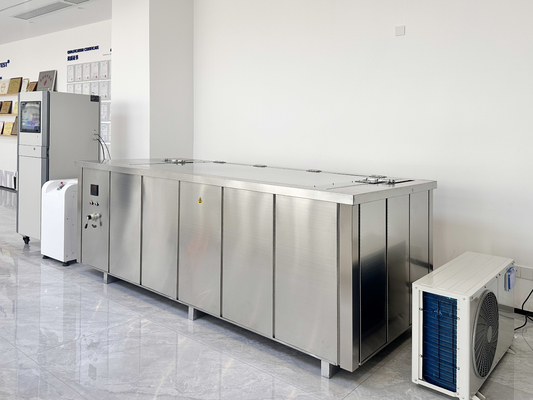

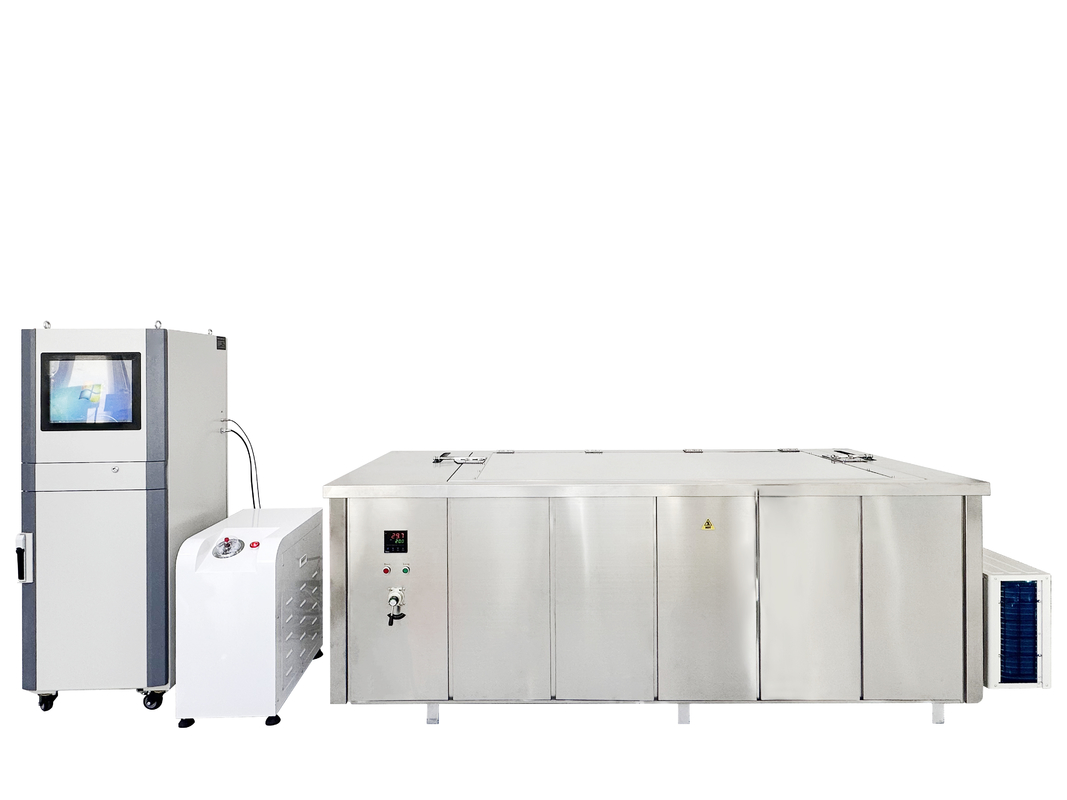

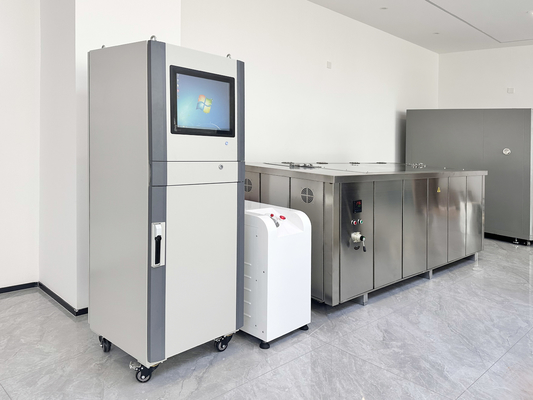

2) Το όργανο αποτελείται από μια μονάδα πίεσης, έναν σταθμό πίεσης, μια δεξαμενή νερού, ένα σύστημα ελέγχου θερμοκρασίας και ένα σύστημα λογισμικού υπολογιστή.

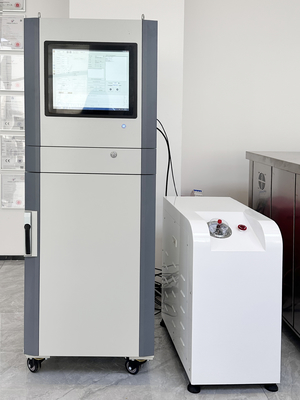

Κύριο πλαίσιο: Αποτελείται από μέρη ελέγχου μικροπίεσης, μέρη αυτόματης πλήρωσης πίεσης και ηλεκτρικής εκκένωσης πίεσης, το τμήμα ελέγχου μικροπίεσης υιοθετεί τον έλεγχο MCU μικροϋπολογιστή. εξοπλισμένο με υψηλή ανάλυση, υψηλή ταχύτητα ∑ - delta 16-bit adc chip, επικοινωνία σε πραγματικό χρόνο και υπολογιστή. και μπορεί αυτόματα να γεμίσει και να ανακουφίσει την πίεση ανάλογα με την κατάσταση της πίεσης.

Σταθμός πίεσης: Η κύρια λειτουργία του είναι να παρέχει πίεση στο κύριο πλαίσιο, η απαίτηση της κάτω οριακής πίεσης του σταθμού πίεσης πρέπει να είναι υψηλότερη από όλα τα δοκιμασμένα δείγματα. Η αντλία εμβόλου του σταθμού είναι κατασκευασμένη στις Ηνωμένες Πολιτείες (μεγάλη ροή, χαμηλό θόρυβο, υψηλή πίεση, δωρεάν συντήρηση).

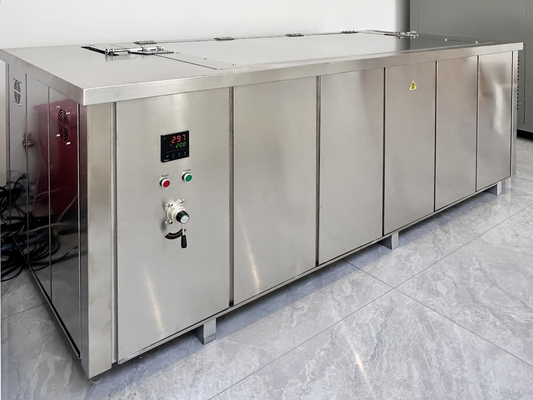

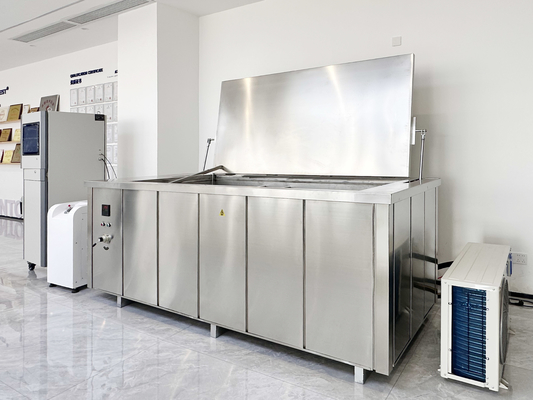

Δεξαμενή νερού: Αποτελείται από ηλεκτρικό τμήμα ανοίγματος, τμήμα αυτο-κυκλοφορίας, τμήμα θέρμανσης, τμήμα αυτόματης πλήρωσης νερού και τμήμα μόνωσης.

Σύστημα ελέγχου θερμοκρασίας: Ελέγξτε με ακρίβεια τη θερμοκρασία της δεξαμενής νερού, την ένδειξη θερμοκρασίας, ρυθμίστε τη θερμοκρασία ξεχωριστά. Μπορεί να ελέγξει τη στάθμη του υγρού της δεξαμενής σε λογική θέση, ταυτόχρονα μπορεί επίσης να εγγυηθεί τη θερμοκρασία.

Σύστημα λογισμικού: Συνδέοντας με τη σειριακή διασύνδεση RS232 με την πίεση στον κεντρικό υπολογιστή, μπορεί να παρέχει τη ρύθμιση παραμέτρων, τη βαθμονόμηση, την ανακούφιση πίεσης, το μηδέν, τη διαμόρφωση πλάτους, τη σχεδίαση της δοκιμής, τις εγγραφές δοκιμών και την εκτύπωση αναφορών δοκιμών και άλλες λειτουργίες.

Εφαρμογή

Το όργανο χρησιμοποιείται ευρέως στη δοκιμή εσωτερικής πίεσης όλων των ειδών πλαστικών σωλήνων. Είναι το ιδανικό όργανο δοκιμών για την κατασκευαστική βιομηχανία, τους παραγωγούς πλαστικών σωλήνων, τους εθνικούς τομείς δοκιμών και τους τομείς επιστημονικής έρευνας.

Συνθήκες λειτουργίας

Πρέπει να πληρούνται οι ακόλουθες συνθήκες για τη διεξαγωγή μιας δοκιμής:

• Θερμοκρασία περιβάλλοντος: 10℃～40℃;
• Θερμοκρασία περιβάλλοντος: 30%—80%;
• Χωρίς κραδασμούς, περιβάλλον χωρίς διαβρωτικά μέσα;
• Εγκαταστήστε και ρυθμίστε το όργανο στο επίπεδο σε ένα σταθερό θεμέλιο;
• Χωρίς ισχυρές ηλεκτρομαγνητικές παρεμβολές και χωρίς ισχυρή αντίσταση στον άνεμο;
• Ένα εσωτερικό σύστημα εξαερισμού είναι απαραίτητο για την αποφυγή του οργάνου

Κύριες προδιαγραφές

1. η πίεση δοκιμής και ο χρόνος ελέγχονται ξεχωριστά εντός 3 γραμμών

2. εύρος προσθήκης πίεσης: 0~10.000MPa

3. Μέγιστη. πίεση λειτουργίας του κύριου συστήματος πίεσης 16MPa

4. αντλία εμβόλου υψηλής πίεσης

(1) πίεση: 16MPa

(2) όγκος: 8-11.3L/min

(3) ταχύτητα περιστροφής: 920rpm/min

5 .ακρίβεια ελέγχου πίεσης: +2% και -1% του άνω και κάτω ορίου του

τιμή πίεσης δοκιμής αντίστοιχα

6. ανάλυση της τιμής πίεσης: 0.001Mpa

7. μετασχηματιστής: οι περίοδοι δειγματοληψίας πίεσης δοκιμής είναι 0,1 χιλιοστά του δευτερολέπτου.

8. εύρος χρονισμού: 0—9999h

9. ακρίβεια χρονισμού: 1S

Δομή και θεωρία

Το υγρό υψηλής πίεσης που παράγεται από την αντλία υψηλής πίεσης μεταφέρεται σε δείγματα σε δεξαμενές σταθερής θερμοκρασίας μέσου μέσω σωλήνων υψηλής πίεσης για τη διεξαγωγή δοκιμών υδροστατικής πίεσης σωλήνων μεγάλης διάρκειας αφού μετρηθεί από την κύρια μηχανή του συστήματος ελέγχου πίεσης
