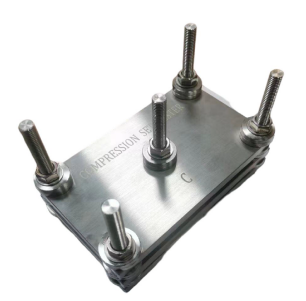

HT-759 Rubber Compression Set Tester

Εφαρμογή

Ο δοκιμαστής συνδυασμού συμπίεσης καουτσούκ συμπιέζει δείγμα γνωστού ύψους σε καθορισμένο ύψος σύμφωνα με την απαίτηση για ταχύτητα συμπίεσης,τηρεί για ορισμένο χρονικό διάστημα υπό καθορισμένες θερμοκρασιακές συνθήκες, στη συνέχεια απελευθερώνει την συμπίεση, επαναφέρει το δείγμα σε ελεύθερη κατάσταση και μετρά το ύψος του δείγματος.

Το δοκιμαστικό συνδυασμό συμπίεσης αποτελείται από παράλληλες πλάκες χάλυβα, οριοθετητές και συνδέσμους.συνθήκες υψηλής και χαμηλής θερμοκρασίας, σε ορισμένο ρυθμό συμπίεσης και μετά από ορισμένο χρόνο συμπίεσης.

Προδιαγραφές

ASTM D395 - 03 Τυποποιημένες μεθόδους δοκιμής για τις ιδιότητες του καουτσούκ

ISO 815-1 Καθορισμός συνόλου συμπίεσης βουλκανισμένου καουτσούκ ή θερμοπλαστικού καουτσούκ Μέρος 1: Σε θερμοκρασία δωματίου και υψηλή θερμοκρασία

GB/T 7759.1 Καθορισμός συνόλου συμπίεσης βουλκανισμένου καουτσούκ ή θερμοπλαστικού καουτσούκ Μέρος 1: Σε θερμοκρασία δωματίου και υψηλή θερμοκρασία

Τεχνικές παραμέτρους:

1. Υψόμετρο ορίου:

(1) Διάμετρος δείγματος τύπου Α 29 mm, ύψος 12,5 mm

9.3·9.4 όταν το ποσοστό συμπίεσης είναι 25%

10.6·10.7 όταν το ποσοστό συμπίεσης είναι 15%

11.25·11.35 όταν το ποσοστό συμπίεσης είναι 10%

(2) Διάμετρος δείγματος τύπου Β 13 mm, ύψος 6,3 mm

4.7·4.8 όταν το ποσοστό συμπίεσης είναι 25%

5.3·5.4 όταν η ταχύτητα συμπίεσης είναι 15%

5.65·5.7 όταν το ποσοστό συμπίεσης είναι 10%

2Διάμετροι του δοκιμαστή διαρκούς διαμόρφωσης συμπιέσεως από καουτσούκ: πλάτος 120 mm, μήκος 200 mm

3Βάρος: περίπου 15 κιλά.

Αρχή:

Ένα δείγμα γνωστού ύψους συμπιέζεται σε καθορισμένο ύψος σύμφωνα με τις απαιτήσεις του ρυθμού συμπίεσης και διατηρείται σε καθορισμένη θερμοκρασία για ορισμένο χρονικό διάστημα.Και μετά η συμπίεση απελευθερώνεται., το δείγμα αποκαθίσταται σε ελεύθερη κατάσταση και μετράται το ύψος του δείγματος.

Διαδικασία δοκιμής:

1Το δείγμα πρέπει να υποβάλλεται σε επεξεργασία σε (23±2) °C, (50±5)% RH για 24 ώρες.

2- Μετρήστε το αρχικό πάχος του δείγματος με ακρίβεια 0,02 mm.

3. Τοποθετήστε το δείγμα στο όργανο, τοποθετήστε το πακέτο που αντιστοιχεί στον τύπο δείγματος και κλειδώστε το όργανο.

4Μετά τη συμπίεση του δείγματος, τοποθετείται σε φούρνο με ρυθμισμένη θερμοκρασία εντός 2 ωρών.

Η θερμοκρασία και ο χρόνος δοκιμής αναφέρονται στο πρότυπο ή καθορίζονται από τον πελάτη. Για παράδειγμα, το ASTM D1349-99 έχει: -75°C, -55°C, -40°C, -25°C, -10°C, 0°C, 23°C, 40°C, 55°C, 70°C, 85°C, 100°C, 125°C, 135°C, 150°C,160 °C, 175 °C, 200 °C, 225 °C, 250 °C.

Ο συνιστώμενος χρόνος δοκιμής για τον δοκιμαστή διαμόρφωσης ελαστικής συμπίεσης είναι 22 ώρες και 70 ώρες (μέθοδος SGSin house).

5Μετά τη λήξη του χρόνου δοκιμής, αφαιρείται αμέσως το όργανο από το φούρνο και αφαιρείται το δείγμα.

Τοποθετείτε το δείγμα σε κακή θερμική αγωγό, όπως ξύλινη σανίδα, και ψύξτε το σε (23±2) °C, (50±5)% RH.

6Μετά από ψύξη για 30 λεπτά, μετράται ξανά το πάχος του δείγματος.

Υπολογισμός των αποτελεσμάτων:

C = [Στο-Ti]/Στο-Tn] ×100%

C ∆επάρθωση από συμπίεση, %

Tn ∆αύρος της θήκης, mm

Το ∆άχος του δείγματος πριν από τη δοκιμή, mm
