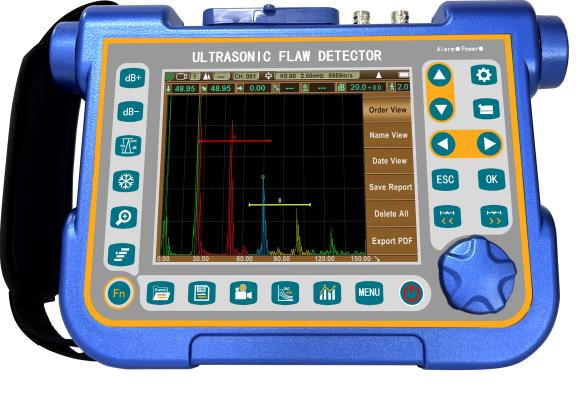

Ηλεκτρονικός ανιχνευτής ελαττωμάτων για μη καταστροφικές δοκιμές μετάλλων και συγκόλλησης

Εργασίες

• Αυτόματη βαθμονόμηση: αυτόματη βαθμονόμηση της μηδενικής εκτόξευσης του ανιχνευτή, της γωνίας του ανιχνευτή (τιμή K) και της ταχύτητας του υλικού

• Κράτηση κορυφής: Συγκρίνετε παγωμένες μορφές κυμάτων κορυφής με ζωντανές A-Scans για εύκολη ερμηνεία των αποτελεσμάτων της δοκιμής

• Εντοπισμός ελαττωμάτων: Ζωντανή προβολή Ηχητική διαδρομή, Προβολή (απόσταση επιφάνειας), βάθος, πλάτος

• Μεγέθυνση ελαττωμάτων: αυτόματη μεγέθυνση ελαττωμάτων με τη χρήση AVG ή DAC, ταχύτητα αναφοράς αποδοχής ή απόρριψης ελαττωμάτων.

• Ειδικότητα διόρθωσης καμπυλωμένης επιφάνειας

• DAC/AVG:Η καμπύλη παράγεται αυτόματα και τα σημεία δειγματοληψίας μπορούν να αντισταθμιστούν και να διορθωθούν.Αυτομάτως επεκτείνεται με την απόσταση ανίχνευσηςΜπορεί να εμφανίσει την καμπύλη AVG οποιουδήποτε διαφάνειας

• AWS D1.1Η επιλογή αυτού του προτύπου μπορεί να μειώσει τους χειροκίνητους υπολογισμούς και να βελτιώσει την αποτελεσματικότητα ανίχνευσης

• Λειτουργία μέτρησης ύψους ρωγμών

• Μεγέθυνση πύλης: διάχυση της περιοχής πύλης σε όλο το πλάτος της οθόνης

• Καταγραφή και αναπαραγωγή βίντεο

• Ένα πάγωμα σάρωσης:το πάγωμα οθόνης διατηρεί δεδομένα για τη μορφή κύματος και την απόσταση δοκιμής

• Κωδικοποίηση ηχείας: προβολή 1~9 περιοχών ηχείας σε διαφορετικά χρώματα, που χρησιμοποιούνται για την ανάλυση της θέσης ελαττώματος

• Σημείωση κορυφής: καταγραφή και σήμανση της κορυφής σε πραγματικό χρόνο

• Δυνατότητα εμφάνισης B Scan.

• Ψηφιακή ανίχνευση και λειτουργία εκτόξευσης: Το πάχος / βάθος μπορεί να εμφανιστεί σε ψηφιακή ανίχνευση όταν χρησιμοποιείται κανονικός ανιχνευτής και η απόσταση επιφάνειας και το βάθος εμφανίζονται απευθείας όταν χρησιμοποιείται ανιχνευτής γωνίας

• Ανάλυση φάσματος FFT με τον υπολογισμό της μορφής κύματος ηχώ, για την ανίχνευση των χαρακτηριστικών συχνότητας και του βαθμού βλάβης του τρέχοντος ανιχνευτή σε πραγματικό χρόνο

Εμφάνιση

Πλήρης ψηφιακή πολυχρωματική οθόνη, μενού master-slave, σαφής οδηγός

• IPS (In-Plane Switching), χωρίς γωνία θέασης, υψηλής ανάλυσης 640X480

• 60Hz ανανεωτικό ρυθμό οθόνης, γρήγορα εμφανίζει μικρές μορφές κύματος ελαττώματος

•Η οθόνη υψηλής φωτεινότητας μπορεί να χρησιμοποιηθεί κάτω από έντονο φως.

• 4 τύποι λειτουργικής διεπαφής και η φωτεινότητα της οθόνης LCD μπορεί να ρυθμιστεί ελεύθερα

Τεχνική παράμετρος
