Δοκιμομετρητής Κρούσης Εκκρεμούς Ελεγχόμενος από Υπολογιστή για Πλαστικές Μεμβράνες και Υλικά Συσκευασίας

Ι. ΠεριγραφήΠεριγραφή:

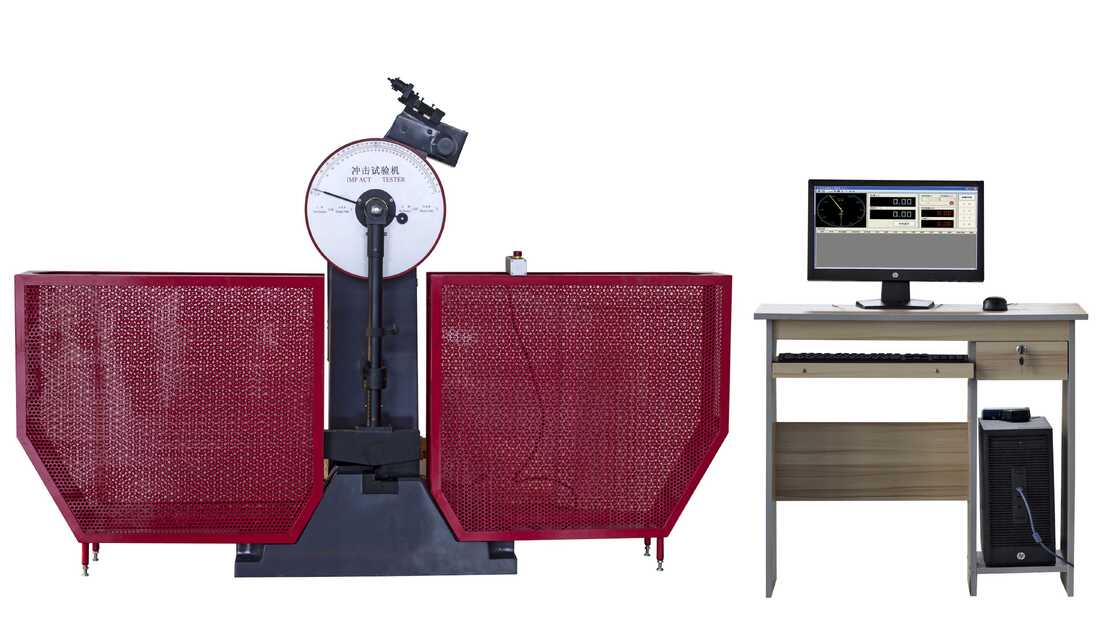

Το μηχάνημα δοκιμής κρούσης DB-300C χρησιμοποιείται για τη μέτρηση της αντοχής των μεταλλικών υλικών σε δυναμικό φορτίο, ώστε να κριθεί η ποιότητα των υλικών υπό δυναμικό φορτίο.

Το μηχάνημα είναι ένα ημιαυτόματο μηχάνημα δοκιμών ελεγχόμενο από μικροϋπολογιστή με απλή λειτουργία και υψηλή απόδοση εργασίας. Ελέγχεται ηλεκτρικά η ανύψωση του εκκρεμούς, ο εκκρεμής κρούσης και ο εκκρεμής εκφόρτισης, και μπορεί να χρησιμοποιήσει την υπολειπόμενη ενέργεια της δοκιμής δείγματος με διάτρηση για να ανυψώσει αυτόματα τον εκκρεμή, προετοιμάζοντας τον για την επόμενη δοκιμή.

II. Τεχνικά χαρακτηριστικά:

1. Το μηχάνημα είναι ένα ημιαυτόματο μηχάνημα δοκιμών με οθόνη μικροϋπολογιστή, χρησιμοποιώντας έλεγχο μικροϋπολογιστή PC, μπορεί να επιτύχει ανύψωση - κρούση - μέτρηση - λειτουργία - ψηφιακή απεικόνιση στην οθόνη - εκτύπωση και άλλες λειτουργίες μικροϋπολογιστή, υψηλή απόδοση, υψηλή ακρίβεια δοκιμής. Μετά την κρούση του δείγματος, η υπολειπόμενη ενέργεια χρησιμοποιείται για την αυτόματη ανύψωση του εκκρεμούς, προετοιμάζοντας τον για την επόμενη δοκιμή. Η λειτουργία είναι απλή και η απόδοση εργασίας είναι υψηλή. Ιδιαίτερα στο εργαστήριο συνεχών δοκιμών κρούσης και σε μεγάλο αριθμό δοκιμών κρούσης στη μεταλλουργία, την κατασκευή μηχανημάτων και άλλες βιομηχανίες, μπορεί να αναδείξει τα πλεονεκτήματά του. Ο υπολογιστής μπορεί να υπολογίσει και να εμφανίσει την απορροφούμενη ενέργεια κρούσης του υλικού, τη γωνία ανύψωσης του εκκρεμούς και τη μέση τιμή της δοκιμής. Σύμφωνα με τις ανάγκες των χρηστών, μπορεί επίσης να επιτευχθεί απομακρυσμένη μετάδοση δεδομένων.

λειτουργία μικροϋπολογιστή, υψηλή απόδοση, υψηλή ακρίβεια δοκιμής. Μετά την κρούση του δείγματος, η υπολειπόμενη ενέργεια χρησιμοποιείται για την αυτόματη ανύψωση του εκκρεμούς, προετοιμάζοντας τον για την επόμενη δοκιμή. Η λειτουργία είναι απλή και η απόδοση εργασίας είναι υψηλή. Ιδιαίτερα στο εργαστήριο συνεχών δοκιμών κρούσης και σε μεγάλο αριθμό δοκιμών κρούσης στη μεταλλουργία, την κατασκευή μηχανημάτων και άλλες βιομηχανίες, μπορεί να αναδείξει τα πλεονεκτήματά του. Ο υπολογιστής μπορεί να υπολογίσει και να εμφανίσει την απορροφούμενη ενέργεια κρούσης του υλικού, τη γωνία ανύψωσης του εκκρεμούς και τη μέση τιμή της δοκιμής. Σύμφωνα με τις ανάγκες των χρηστών, μπορεί επίσης να επιτευχθεί απομακρυσμένη μετάδοση δεδομένων.

2. Το κύριο σώμα του μηχανήματος δοκιμής έχει δομή μονής στήλης, εκκρεμή ανάρτησης τύπου προβόλου και εκκρεμή τύπου C;

3. Το μαχαίρι κρούσης στερεώνεται με βίδες, εύκολο στην αντικατάσταση;

4. Υποστήριξη δείγματος τύπου απλής δοκού;

5. Το κύριο σώμα είναι εξοπλισμένο με πείρο ασφαλείας και δίχτυ ασφαλείας;

6. Χειροκίνητο κουτί ελέγχου και έλεγχος υπολογιστή, σύμφωνα με την οδηγία για την ολοκλήρωση ολόκληρης της διαδικασίας ανύψωσης εκκρεμούς, κρούσης, αυτόματης ανύψωσης εκκρεμούς, επανεμφάνισης κρούσης.

7. Το μηχάνημα δοκιμών συμμορφώνεται με το GB/ t3803-2002 "επιθεώρηση μηχανήματος δοκιμής κρούσης εκκρεμούς", και διεξάγει δοκιμή κρούσης σε μεταλλικά υλικά σύμφωνα με το GB/ t229-2007 "μέθοδος δοκιμής κρούσης εκκρεμούς charpy για μεταλλικά υλικά".

III. ΤεχνικοίΔείκτες:

1. Ενέργεια κρούσης: 300J 150J

2. Ταχύτητα κρούσης: 5.2m/s

3, Γωνία εκκρεμούς: 150 °

4. Απόσταση στήριξης δείγματος: 40mm

5. Στρογγυλή γωνία σιαγόνας στήριξης: R1.0~1.5mm

6. Στρογγυλή γωνία λεπίδας κρούσης: R2.0~2.5mm (R8mm)

7. Απόσταση από το κέντρο του εκκρεμούς έως το σημείο κρούσης: 750mm

8. Τυπικό μέγεθος δείγματος: 10 x 10(7.5 ή 5) x 55mm

9. Ροπή εκκρεμούς: M=160.7695N.m 80.3848N.m

10. Τροφοδοτικό και ισχύς: τριφασικό τεσσάρων καλωδίων 50Hz 380V 5A

11. Συνολικές διαστάσεις: 2200 x 650 x 1900mm

12, η ακρίβεια της γωνίας: 0.1 °

13. Βάρος: περίπου 500Kg

14. Περιβαλλοντικές συνθήκες: κανένα διαβρωτικό μέσο, καμία δόνηση και καμία ισχυρή ηλεκτρομαγνητική παρεμβολή στο περιβάλλον.

IV. Κύρια διαμόρφωση εξοπλισμού

1. Κύριος υπολογιστής: 1Σετ

2. Εκκρεμείς 150J και 300J αντίστοιχα;

3. Κινητήρας (τοποθετημένος στο κύριο μηχάνημα): 1 Σετ

4. Κλειδί εξάγωνης υποδοχής S=12 (βίδα συγκράτησης έδρας κλειδιού) 1 τεμάχιο;

5. Ρυθμιστής στήριξης: 1τεμάχιο

6. Συσκευή κεντραρίσματος δείγματος: 1Σετ

7. Αποσυναρμολογητής (αλλαγή εκκρεμούς): 1σετ

8. Πέλματα: 4 σετ

9. Ρυθμιζόμενα σιδερένια κλίσης: 4 τεμάχια

10. Δίχτυ ασφαλείας: 1σετ

V. Περιγραφή μέτρησης και ελέγχου

1. Υπολογιστές μάρκας Hp

2. Εκτυπωτής HP

3. Το λειτουργικό σύστημα Windows είναι η πλατφόρμα εργασίας με απεικόνιση στην οθόνη και λειτουργία με ποντίκι.

4. Το λογισμικό υποστηρίζει πολλαπλούς εκκρεμείς.

5. Καταγραφή αντοχής κρούσης, ενέργειας κρούσης κ.λπ. Μπορούν επίσης να υπολογιστούν οι μέγιστες και ελάχιστες μέσες τιμές και οι τυπικές αποκλίσεις.

6. Αυτόματη επεξεργασία πειραματικών δεδομένων και αυτόματη μέτρηση περιόδου ταλάντωσης

7. Όλες οι παράμετροι του συστήματος είναι ανοιχτές, και οι χειριστές σε επίπεδο χρήστη έχουν πλήρη κατανόηση του πυρήνα του συστήματος.

8. Τέλεια λειτουργία ανάλυσης δεδομένων, κατάλληλη για όλους τους τύπους σύνθετης ανάλυσης δεδομένων.

9. Διαθέτει ένα πλήρες σύστημα λειτουργίας αρχείων. Έγγραφα αναφορών δοκιμών, έγγραφα δειγμάτων κ.λπ.

10. Τα δεδομένα δοκιμών αποθηκεύονται σε μορφή κώδικα ASC, και μπορούν να επανεπεξεργαστούν από τον χρήστη με οποιοδήποτε γενικό εμπορικό λογισμικό αναφορών και επεξεργασίας κειμένου

11. Ένας μόνο υπολογιστής με κάρτες AD, I/O και άλλες μπορεί να καλύψει τις ανάγκες μέτρησης και ελέγχου πολλαπλών μηχανημάτων δοκιμών.

Υποστηρίζει όλους τους τύπους γενικών εμπορικών εκτυπωτών για την αποθήκευση δεδομένων δοκιμών σε μορφή κώδικα ASC, και οποιοδήποτε γενικό εμπορικό λογισμικό αναφορών και επεξεργασίας κειμένου μπορεί να χρησιμοποιηθεί για την επανεπεξεργασία των δεδομένων δοκιμών για τους χρήστες.
